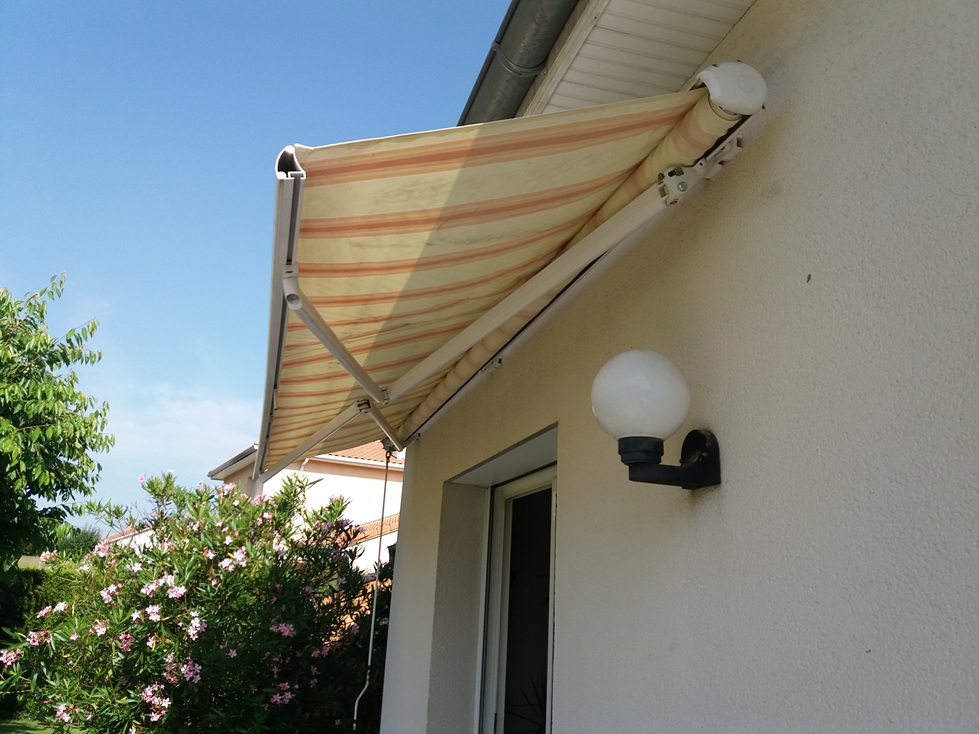

Store banne
Impossible de remonter le store. Mécanisme renvoi d’angle bloqué.
Pour accéder au renvoi d’angle, il faut impérativement démonter le store. Le démontage peut être réalisé en dévissant les 3 vis situées de chaque côté du store; ce qui permet de désolidariser le tube aluminium de la structure porteuse. On peut auparavant désolidariser la barre transversale tenue à l’avant de chacun des 2 bras. Pour faciliter le remontage, on peut aussi démonter les deux bras de la structure porteuse.

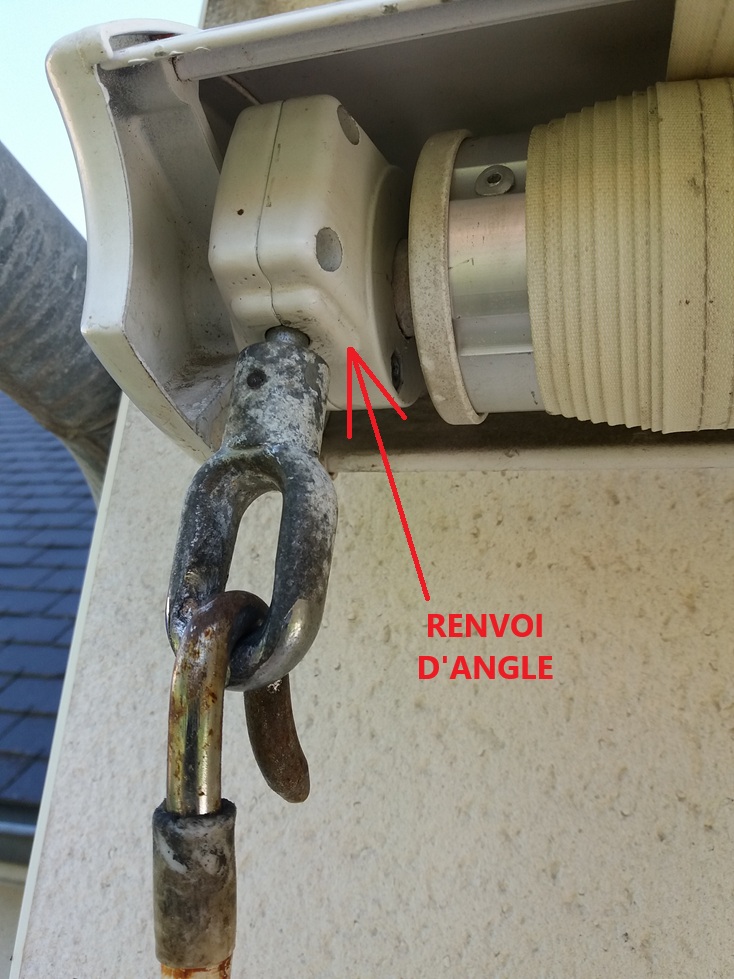

Ceci fait, on peut démonter facilement le renvoi d’angle fixé sur le flasque gauche de la structure porteuse. Le blocage du store venait d’un ressort spiral à l’intérieur du renvoi d’angle. La réparation a pu être effectuée en enlevant ce ressort et en le remplaçant par 2 rondelles de 10 pour rattraper le jeu axial sur la vis sans fin du renvoi d’angle. Un graissage conséquent des engrenages a été effectué avant la refermeture du renvoi d’angle.
Remontage:

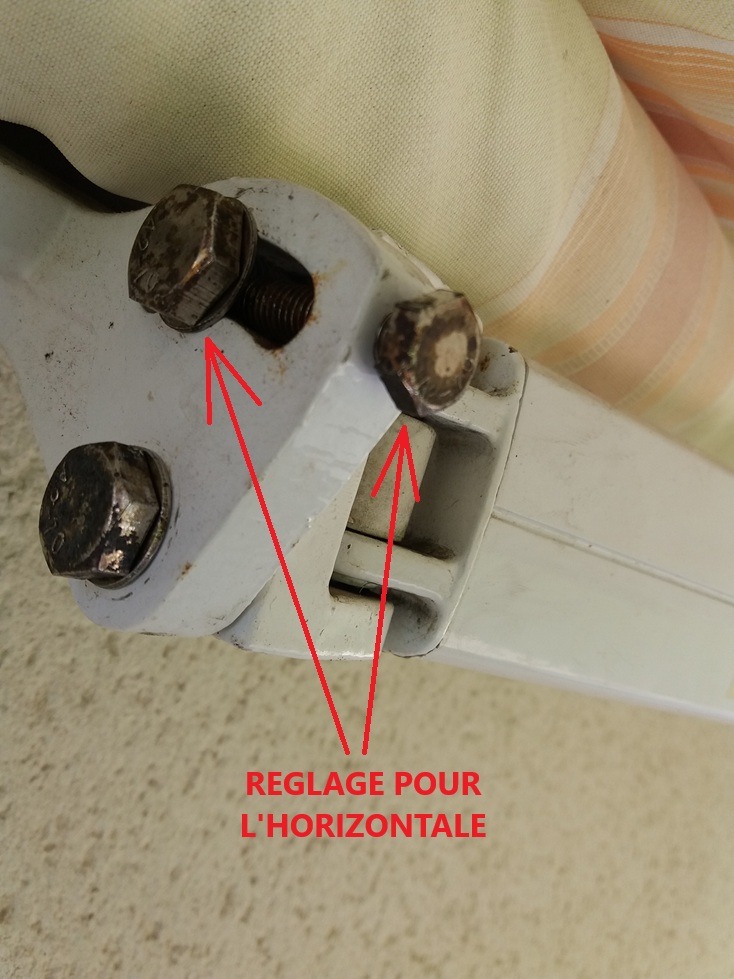

Il suffit de procéder en ordre inverse. Il faut fixer le renvoi d’angle sur le flasque gauche à l’aide des 2 vis et fixer l’ensemble (flasque et renvoi d’angle) sur la structure porteuse. A deux personnes et deux escabeaux, on soulève le tube aluminium et on introduit le côté gauche du tube présentant un carré de 14 mm dans le renvoi d’angle. On met en place, ensuite le flasque de droite pour maintenir le côté droit du tube aluminium du store. Le tube étant ainsi mis en place, on peut ensuite enrouler la toile, procéder à la remise en place des deux bras en les refixant sur la barre transversale du bas. Il faut ensuite effectuer un réglage du store pour que la barre du bas reste parfaitement horizontale (voir photo ci-contre).
